Errata 13cm Usertransceiver

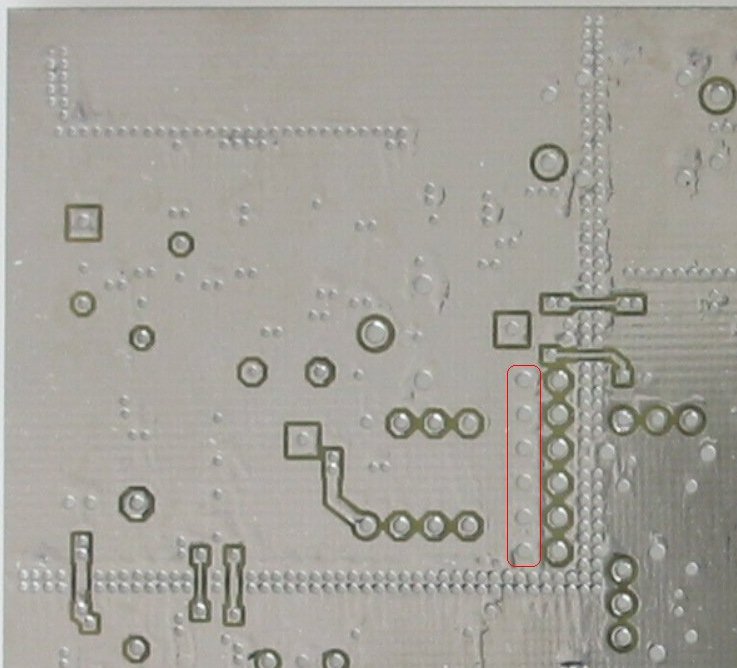

Die ersten 130 Platinen enthalten leider einen Fehler beim Masseanschluß des Jumperfeldes. Es sind die 6 falschen Anschlüsse nach Masse durchkontaktiert. Um dies zu beheben müssen vor dem Einbau der Stiftleiste die 6 in folgendem Bild rot eingerahmten Bohrlöcher angesenkt werden, um die Verbindung mit der Massefläche aufzutrennen. Die 6 nicht mit Masse verbunden Bohrlöcher rechts daneben müssen mit Masse verbunden werden. Z.B. nach Einbau der Stiftleiste auf der Unterseite einen blanken Draht quer über die 6 Stifte und Masse löten. Schaltplan und Bestückungsplan sind an dieser Stelle fehlerfrei, lediglich bei den Platinen ist es schief gegangen.

Fehlerhafte Massekontaktierung rot eingerahmt

Platinenfehler

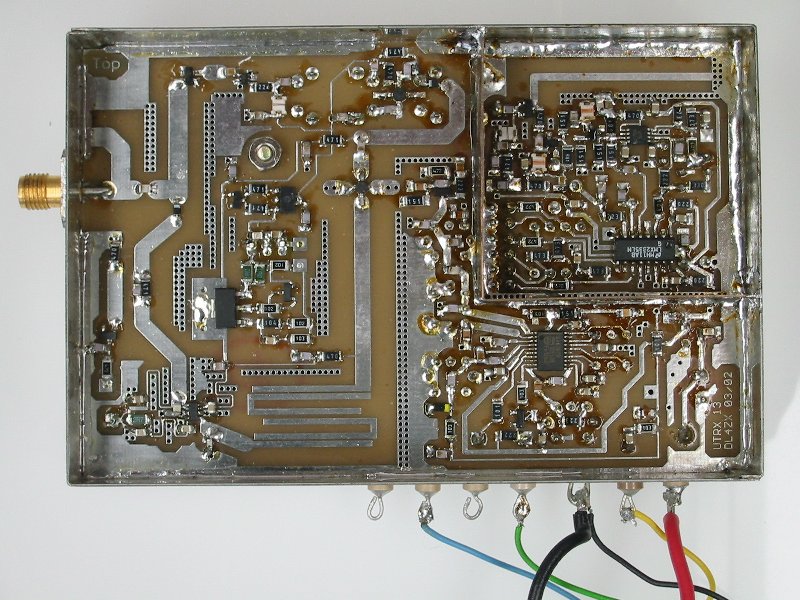

Hier noch ein Aufbauvorschlag zur Abschirmung des VCO ohne fest eingelöteten Deckel. Für später evtl. notwendige Reperaturarbeiten im Bereich des VCO ist diese Lösung sicher besser geeignet. Ein einmal fest aufgelöteter Deckel läßt sich kaum noch entfernen. Zuerst wird ein 10mm hoher Blechwinkel aus Kupfer oder Weißblech wie im unteren Bild dargestellt eingelötet.

Blechwinkel

Blechwinkel

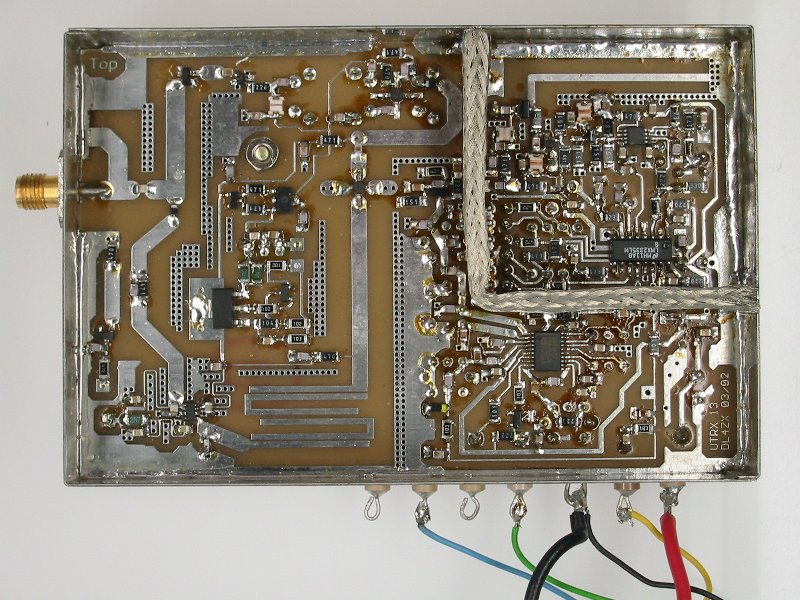

Auf den Blechwinkel wird das Geflecht eines plattgedrückten RG58-Kabelstückes aufgelegt. An den Enden kann man dieses mit etwas Lötzinn mechanisch fixieren. Ein Bechwinkel allein reicht zur Abschirmung leider nicht aus. Das Geflecht stellt eine gute HF-mäßig gute Verbindung zum Gehäusedeckel her und schirmt den VCO genausogut ab, wie die Lösung mit fest eingelötetem Deckel. Das Bild unten zeit den fertigen Aufbau.

Blechwinkel mit aufgelegtem RG58-Geflecht

Gefelcht

Diese Seite wurde erstellt von DL4ZX am 17. Januar 2003
Letzte Änderung: 17. Januar 2003
